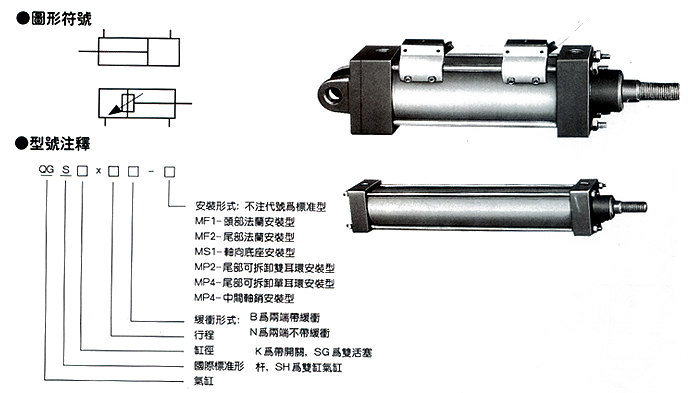

国际标准QGS系列气缸（QGS系列气缸）

●技术参数
工作介质：经过净化并含有油雾的压缩空气
    工作压力范围：32-100：0.15-1MPa
125－320：0.1－1MPa
    耐压：1.5MPa
    工作温度范围：5－60℃
    活塞运动速度范围：50－500mm/s
    开关工作电压和电流：AC24-250V≤2A
DC24－110V≤2A

●产品特色
QGS系列气缸在结构要素和尺寸方面都符合ISO国际标准，具有工作可靠、耐久性好，起动压力小、密封性好、运动平稳、造型美观、互换性强的特点，属更新换代的气缸系列产品。
本产品通过在活塞上安装聚四氟烯支承环，使活塞运动时密封件能保持均匀密封，达到降低磨损，延长使用寿命的效果，缓衡装置采用国外新型结构，可起到单向阀的作用，使气缸结构更加紧凑、合理。
在32-125缸径范围内，可根据用户需要，安装磁行程开关，实现气缸自动往复运动。

● 各种缸径的气缸在不同使用压力下的理论输出力

缸径(mm)	活塞杆径(mm)	受压面积cm²		使用压力(MPa)
		受压面积cm²		0.2		0.3		0.4		0.5		0.63		0.7
		推	拉	推	拉	推	拉	推	拉	推	拉	推	拉	推	拉
32	12	8.0	6.9	160	138	241	207	321	276	402	345	506	435	562	483
40	16	12.5	10.5	251	211	376	316	502	422	628	527	791	665	879	738
50	20	19.6	16.4	392	329	589	494	785	695	981	824	1237	1039	1374	1154
63	20	31.1	28.0	623	560	935	840	1246	1121	1558	1401	1963	1765	2183	1962
80	25	50.2	45.3	1005	907	1507	1360	2010	1814	2513	2267	3166	2857	3518	3174
100	25	78.5	73.6	1570	1472	2356	2208	3141	2945	3926	3681	4948	4638	5497	5154
125	32	122.7	114.6	2454	2293	3681	3440	4908	5687	6135	5733	7731	7224	8590	8027
160	45	201.0	185.1	4021	3703	6031	5554	8042	7406	10053	9257	12666	11664	1407	12961
200	45	314.1	298.2	6282	5965	9423	8947	12566	11930	15707	14912	19792	18790	21901	20877
250	50	490.8	471.2	9817	9424	14726	14137	19634	18849	24543	23561	30925	29688	34361	32986
320	63	804.2	773.0	16084	15461	24127	23192	32169	30923	40212	38653	50667	48703	56297	54115
