●技术参数
工作介质：经过净化并含有油雾的压缩空气
工作压力：0.15-0.7MPa
工作温度范围：5-60℃
活塞运动速度：50-500mm/s |

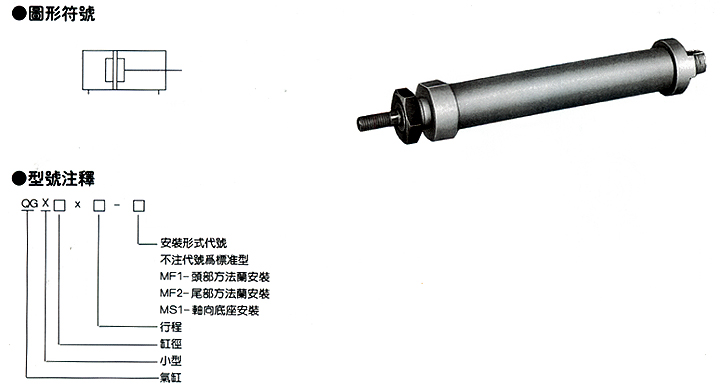

●产品特色
QGX系列小型气缸一般用于低功率的控制系统中，基础结构的缓行方式采用机械式固定不可调缓行，轴用密封件为组合式密封作用，基型产品的前后端盖带有多重安装型式。 |
| ●缸径行程系列及出力表 |
|
型号
|
缸径
|
行程S
|
推力（N）
|
拉力（N）
|
|
25
|
50
|
80
|
100
|
125
|
160
|
200
|
250
|
|
|
12
|
.
|
.
|
.
|
.
|
.
|
.
|
|
|
70
|
50
|
|
|
16
|
.
|
.
|
.
|
.
|
.
|
.
|
|
|
120
|
100
|
|
|
20
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
190
|
160
|
|
|
25
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
300
|
250
|
|
|
32
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
322
|
276
|
|
| 注：表中的推力、拉力是压力为0.63MPa时是理论输出力。 |
| ●产品外形圆表尺寸 |
|
|
|
型号
|
KK
|
EE
|
d2
|
ZJ
|
XD
|
PJ
|
VE
|
A
|
WF
|
CD1
|
EWd13
|
MM
|
|
QG×12×S
|
M6
|
M5
|
26
|
68
|
60
|
20
|
10
|
10
|
23
|
6H8
|
12
|
M16×1.5
|
|
QG×16×S
|
M6
|
M5
|
30
|
73
|
65
|
20
|
15
|
15
|
23
|
6H8
|
12
|
M16×1.5
|
|
QG×20×S
|
M8
|
M10×1
|
40
|
111
|
100
|
50
|
15
|
15
|
22
|
8H9
|
16
|
M22×1.5
|
|
QG×25×S
|
M10×1.25
|
M10×1
|
40
|
121
|
110
|
52
|
20
|
20
|
26
|
8H9
|
16
|
M22×1.5
|
|
QG×32×S
|
M10×1.25
|
M10×1
|
42
|
139
|
129
|
69
|
20
|
22
|
30
|
10H9
|
16
|
M27×2
|
|
