KJ系列截止式电磁阀（K23JD2，K23JK系列二位三通换向阀）
|
|
|
|

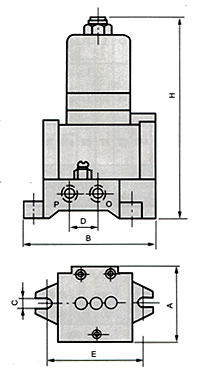

外形安装尺寸图
|
型号
|
H
|
A
|
B
|
C
|
D
|
E
|
接管螺纹
|
|
K23JD2-6,K23JK-6
|
＜141
|
58
|
88
|
7
|
28
|
68
|
M10×1
|
|
K23JD2-8,K23JK-8
|
M12×1.25
|
|
K23JD2-10,K23JK-10
|
≤155
|
64
|
123
|
7
|
38
|
86
|
M16×1.5
|
|
K23JD2-15,K23JK-15
|
M20×1.5
|
|
K23JD2-20,K23JK-20
|
＜207
|
95
|
175
|
13
|
60
|
130
|
M27×2
|
|
K23JD2-25,K23JK-25
|
M33×2
|
技术参数
|
公称通径 mm
|
φ6
|
φ8
|
φ10
|
φ15
|
φ20
|
φ25
|
|
介质温度和环境温度(℃)
|
-5-50
|
|
工作压力范围(MPa)
|
0.2-0.8
|
|
在工作压力范围内允许的泄漏量(cm3/min)
|
50
|
100
|
200
|
|
换向时间(sec)
|
≤0.04
|
≤0.06
|
≤0.10
|
|
高允许切换频率(Hz)
|
≥10
|
≥8
|
≥4
|
|
流通能力(S)值mm2
|
10
|
20
|
35
|
60
|
120
|
190
|
|
额定流量m3/h
|
2.5
|
5
|
7
|
10
|
20
|
30
|
|
工作电压(V)
|
AC:380,220,110,36;DC:220,110,24
|
|
