KJ系列截止式电磁阀（K23J-W系列二位三通换向阀）
|
|
|
|

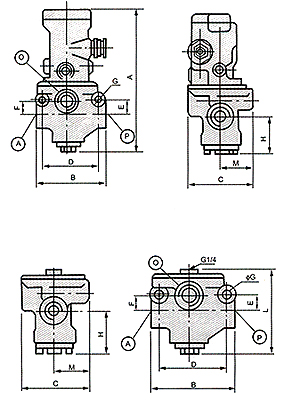

外形尺寸安装图
|
型号
|
公称通径
|
连接
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
M
|
L
|
|
(英制)
|
(公制)
|
|
K23J8W,K23J-8TW
|
φ8
|
G1/4
|
M12×1.5
|
180
|
96
|
78
|
73
|
17
|
16.5
|
φ9
|
45
|
30
|
85
|
|
K23J10W,K23J-10TW
|
φ10
|
G3/8
|
M16×1.5
|
|
K23J15W,K23J-15TW
|
φ15
|
G1/2
|
M20×1.5
|
|
K23J20W,K23J-20TW
|
φ20
|
G3/4
|
M27×2
|
198
|
113
|
89
|
82
|
24
|
21
|
φ9
|
52
|
38
|
105
|
|
K23J25W,K23J-25TW
|
φ25
|
G1
|
M33×2
|
|
K23J32W,K23J-32TW
|
φ32
|
G11/4
|
M42×2
|
268
|
165
|
121
|
118
|
37
|
46
|
φ13
|
75
|
46
|
175
|
|
K23J40W,K23J-40TW
|
φ40
|
G11/2
|
M46×2
|
*一般以英制连接尺寸供货技术参数
|
技术参数
|
K23J-8TW
|
K23J-10TW
|
K23J-15TW
|
K23J-20TW
|
K23J-25TW
|
K23J-32TW
|
K23J-40TW
|
|
流量(m3/h)
|
5
|
7
|
10
|
20
|
30
|
40
|
50
|
|
泄漏量(cm3/min)
|
≤50
|
≤100
|
≤200
|
≤300
|
|
换向时间(S)
|
≤0.04
|
≤0.06
|
≤0.10
|
≤0.15
|
|
切换频率Hz
|
≥10
|
≥8
|
≥4
|
≥3
|
|
耐久性(万次)
|
≥200
|
≥150
|
≥50
|
|
工作压力(MPa)
|
0.2-0.8
|
|
电压
|
AC:380,220,110,36;DC:220,110,24
|
|
