| 由于其空心结构上的特点，空心轴在很大程度上，减轻了设备重量，并简化了结构。空心轴的内部结构适合于穿入测量电线，压缩空气，加入润滑油及液压油，或者用于机器人手臂。 |
| ●实（空）心轴的形式记号： |
|
|
实心轴
|
SF
|
经常用的直线轴承用实心轴
材料：Gcr15（SUJ2） |
|
SS
|
作为直线轴承专用轴，具有耐腐蚀性，所以使用于易发生腐蚀的环境或不使用润滑油的酸性环境。
材料：SUS440C |
|
SFC
|
因镀硬铬，所以适合于易长锈的环境或不好的环境，而且又经济。
材料：Gcr15（SUJ2） |
|

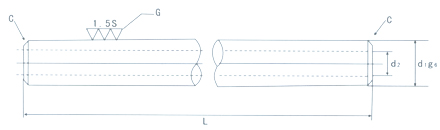

空心轴
|
PS
|
保持实心轴的全部作用，适合用在氧化环境中，并能大减少设备重量。 |
|
| |
|
|
| |
材料：SUJ-2（高碳铬钢）
硬度：HRC高于60
*PCS：（PS+硬质镀铬层） |
| 主要技术参数： |
|
外径
(mm)
|
内径
(mm)
|
型号
(mm)
|
公差
μm
|
|
|
长度（mm）
|
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
20
|
14
|
PS3
|
-7～-20
|
|
|
|
|
|
|
|
|
|
|
|
25
|
16
|
PS4
|
|
|
|
|
|
|
|
|
|
|
|
30
|
17
|
PS5
|
|
|
|
|
|
|
|
|
|
|
|
35
|
19
|
PS6
|
-9～-25
|
|
|
|
|
|
|
|
|
|
|
|
40
|
20
|
PS8
|
|
|
|
|
|
|
|
|
|
|
|
50
|
25
|
PS10
|
|
|
|
|
|
|
|
|
|
|
|
60
|
30
|
PS12
|
-10～-29
|
|
|
|
|
|
|
|
|
|
|
|
80
|
40
|
PS13
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
长度（mm）
|
有效硬
化深度
|
重量
Kgf/m
|
外径
d1(mm)
|
内径
d2(mm)
|
|
1200
|
1500
|
1800
|
2000
|
2500
|
3500
|
4000
|
|
|
|
|
|
|
|
|
大于1.5
|
1.34
|
20
|
14
|
|
|
|
|
|
|
|
|
大于2.0
|
2.28
|
25
|
16
|
|
|
|
|
|
|
|
|
3.77
|
30
|
17
|
|
|
|
|
|
|
|
|
5.32
|
35
|
19
|
|
|
|
|
|
|
|
|
大于2.5
|
7.39
|
40
|
20
|
|
|
|
|
|
|
|
|
11.55
|
50
|
25
|
|
|
|
|
|
|
|
|
大于3.0
|
16.65
|
60
|
30
|
|
|
|
|
|
|
|
|
25.30
|
80
|
40
|
|
