W70L-1、W140L-1轻型拉杆液压缸系列

本系列液压缸结构紧凑简单，比同等压力等级液压缸体积小，工作压力7MPa、14MPa、缸径40~250mm，环境温度~10℃~+80℃

规格/技术参数

缸径D	低起动压力	允许高速度	大行程mm	活塞面积c㎡			速比
				无杆腔	有杆腔		B型	C型
				无杆腔	B型	C型	B型	C型
40	≤0.3Mpa	300mm/s	1200	12.5	8.1	10	1.45	1.25
50			1200	19.6	13.4	15.6	1.46
63			1600	31.1	21.2	25	1.47
80			1600	50.2	34.3	40.3	1.46
100			2000	78.5	53.9	62.6	1.46
125				122.7	83.1	98	1.47
140				153.0	103.6	122.7	1.48
150				176.7	119.9	141.4	1.47
160				201.0	137.4	161.4	1.46
180				254.4	175.9	204.2	1.45
200				314.1	215.6	250.5	1.46
220				394.0	271.3	315.5	1.45
250				490.8	336.9	392.3	1.46

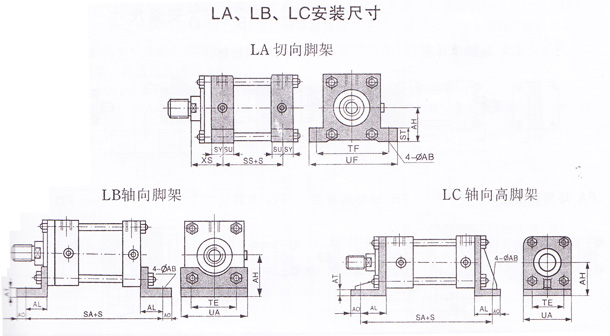

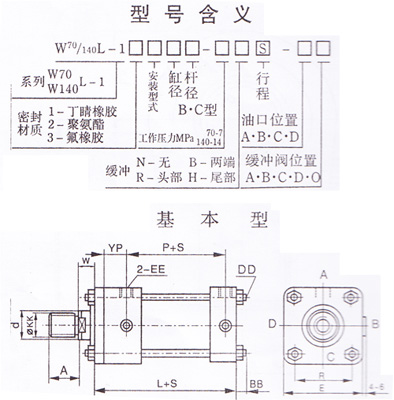

基本型尺寸

缸径D		40	50	63	80	100	125	140	150	160	180	200	220	250
B型	ΦKK	M22×1.5	M24×1.5	M30×1.5	M39×1.5	M48×1.5	M64×2	M72×2	M76×2	M80×2	M95×2	M100×2	M1200×2	M130×2
	A	30	35	45	60	75	95	110	115	120	140	150	180	190
	d	22	28	35	45	60	75	80	85	90	100	110	125	140
C型	ΦKK	M16×1.5	M20×1.5	M24×1.5	M30×1.5	M39×1.5	M48×1.5	M56×2	M60×2	M64×2	M72×2	M80×2	M95×2	M100×2
	A	25	30	35	45	60	75	80	85	95	100	120	140	150
	d	18	22	28	35	45	55	63	65	70	80	90	100	110
BB		11	11	13	16	18	21	22	25	25	27	29	34	37
DD		M10×1.25	M10×1.25	M12×1.5	M16×1.5	M18×1.5	M22×1.5	M24×1.5	M27×1.5	M27×1.5	M30×1.5	M33×1.5	M39×1.5	M42×1.5
E		65	75	90	110	135	165	185	196	210	235	262	292	325
EE		ZG3/8	ZG1/2		ZG3/4		ZG1				ZG1 1/4	ZG1 1/4		ZG2
L		141	155	163	184	192	220	230	240	253	275	301	305	346
P		90	98	102	110	116	130	138	146	156	172	184	184	200
R		45	52	63	80	102	122	138	148	160	182	200	225	250
W		30	30	35	35	40	45	50	50	55	55	55	60	65
YP		38	42	46	56	58	67	69	71	74	75	85	89	106

[NextPage]

缸径D		40	50	63	80	100	125	140	150	160	180	200	220	250
ΦAB		11	14	18	18	22	26	26	30	33	33	36	42	45
LA	AH	37.5 ±0.15	45 ±0.15	50 ±0.15	60 ±0.25	71 ±0.25	85 ±0.25	95 ±0.25	105 ±0.25	112 ±0.25	125 ±0.25	140 ±0.25	150 ±0.25	170 ±0.25
	SS	98	108	106	124	122	136	144	146	150	172	186	186	206
	ST	14	17	19	25	27	32	35	37	42	47	52	52	57
	SU	31	34	32	42	38	41	41	38	40	-	-	-
	SY	13	14	18	18	22	25	25	28	31	35	39	39	47
	TF	95	115	132	155	190	224	250	270	285	315	355	395	425
	UF	118	145	165	190	230	272	30	320	345	375	425	475	515
	XS	57	60	71	74	85	99	106	111	122	123	131	140	158
L B C	AH	43 ±0.15	50 ±0.15	60 ±0.15	72 ±0.25	85 ±0.25	105 ±0.25	115 ±0.25	123 ±0.25	132 ±0.25	148 ±0.25	165 ±0.25	145 ±0.25	208 ±0.25
	AL	32	35	42	50	55	60	70	75	75	85	98	115	130
	SA	205	225	247	254	302	370	370	390	403	445	497
